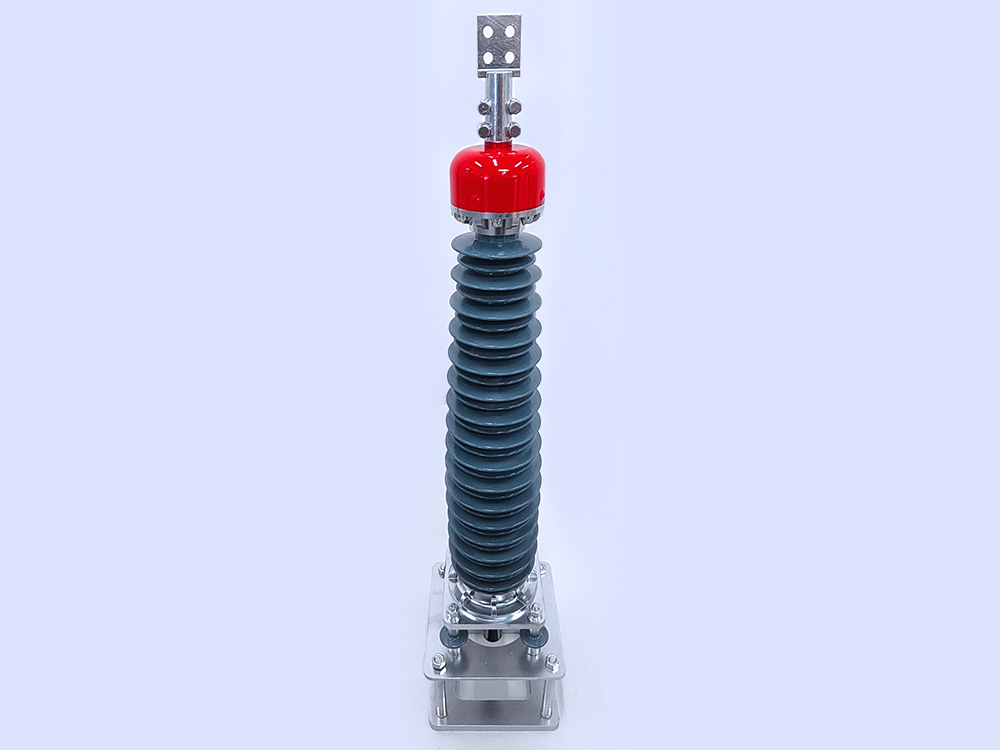

    一、产品概述

    硅橡胶复合外套内部为高强度玻璃纤维缠绕管,重量轻,防爆性能好。复合套管内填充聚异丁烯绝缘油,采用高质量的密封圈部件,确保了产品长期运行的绝缘性和可靠性。

    二、执行标准

    本产品执行 GB/T 11017、GB/T 18890、IEC60840、IEC62067。

    三、使用特性

    1、采用进口高弹性模量的液体硅橡胶和增强型应力锥结构,确保应力锥对电缆绝缘界面的稳定压力,消除了产品长期运行后应力锥应力松弛而导致界面压力下降的隐患、确保产品的长期可靠运行;

    2、终端出线连接棒和电缆导体之间采用压接连接、出线连接棒安装后可承受导线 2kN 的水平拉力,机械强度高;

    3、终端的出线连接棒上端配有通用活动出线连接夹具,架空线连接方便、灵活;

    4、在终端的顶部配有防晕屏蔽罩,可以有效密封雨水并屏蔽上端零部件产生电晕的可能;

    5、终端尾管上配有电缆铝护套专用接地线耳,可以满足电缆正常运行及短路运行情况下的接地需求。

    四、产品型号

    YJZWFY4 型:适用于户内(外)Ⅳ级污秽等级。

    五、产品性能指标

    产品型号

    电压等级

    适用截面

    爬电距离

    污秽等级

    产品高度

    YJZWFY4-50/66

    66kV

    185-1400mm2

    ≥2248

    Ⅳ级

    1900mm

    YJZWFY4-64/110

    110kV

    240-1600mm2

    ≥3906

    Ⅳ级

    2100mm

    YJZWFY4-127/220

    220kV

    400-2500mm2

    ≥7812

    Ⅳ级

    3200mm
