一、产品概述

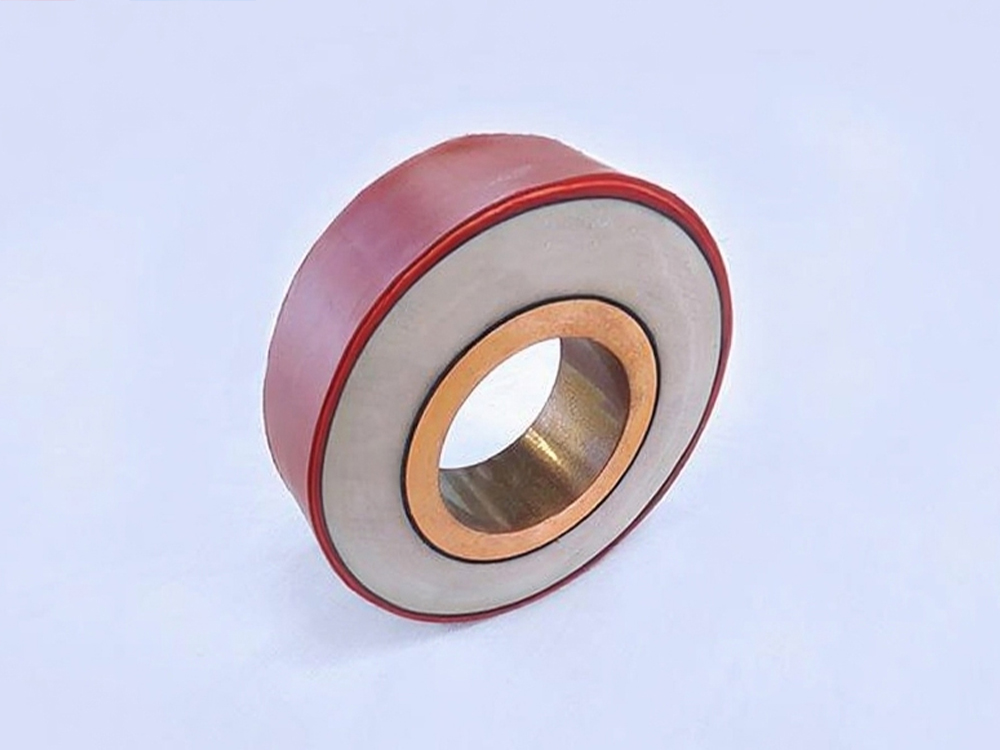

复合绝缘屏蔽母线以空心管状导体做为载流介质，采用类似电缆生产的三层共挤技术，在管状导体外面包覆三层高分子材料，即内屏蔽层、绝缘层、外屏蔽层，以实现管状导体的对地及相间的全绝缘。

二、执行标准

本产品执行Q/GDW 11646、DL/T 1658。

三、使用特性

1、载流量大，机械强度高，许用应力大；

2、集肤效应系数低，Kf≤ 1，交流电阻小，功率损耗是同等截面矩形母线的 1/4；

3、散热性好，温升低，使用寿命长；

4、主绝缘材料采用进口三元乙丙橡胶，有着优异的耐老化性、耐候性，其稳定的电气性能和机械性能，保证其使用寿命大于 30 年；

5、由于其全绝缘性能，相间距及对地距离小，节约土地资源，可防止人畜、高空坠物造成的短路，安全性能大大提高；

6.、其结构简单，安装简便，基建造价低，后期基本不需要维护。

四、产品型号

TK-G G M -ETY 型：铜导体乙丙橡胶绝缘、聚乙烯护套复合屏蔽绝缘母线

五、产品新能指标

10kV复合屏蔽绝缘母线

35kV复合屏蔽绝缘母线
