一、产品概述
单芯高压电缆运行时，电缆线芯通过的电流将在金属护层上产生感应电压，该电压随着电缆长度和流过线芯的电流而增加，同时当电缆线路不对称、线路发生短路故障、线路遭受操作过电压时或雷击过电压时，在电缆金属护层上均会形成较高的感应电位，导致电缆的外护层绝缘击穿。因此，电缆的金属护层必须根据设计要求采用特殊的接地箱，按不同的接地和连接方式安装，以防止电缆外护层绝 缘被击穿而影响电缆线路的正常运行。
二、执行标准
本产品执行GB/T 11017、GB/T 18890、DL 508、DL 509。
三、使用特性
1、接地箱外壳及连接螺栓全部采用不锈钢材料，耐腐蚀性能优良；
2、方形壁挂式适用于不同的安装场合，均无浸水之忧；
3、导电连接全部采用螺栓压紧结构，安装简单，便于预防性试验时拆装；
4、内部保护器选用优质硅橡胶氧化锌保护器；
5、导电连接件全部镀锡处理，导电性能可靠；
6、绝缘支撑件均采用基本不吸潮的环氧玻璃纤维拉挤板，不吸潮，长期运行性能稳定。
四、产品型号

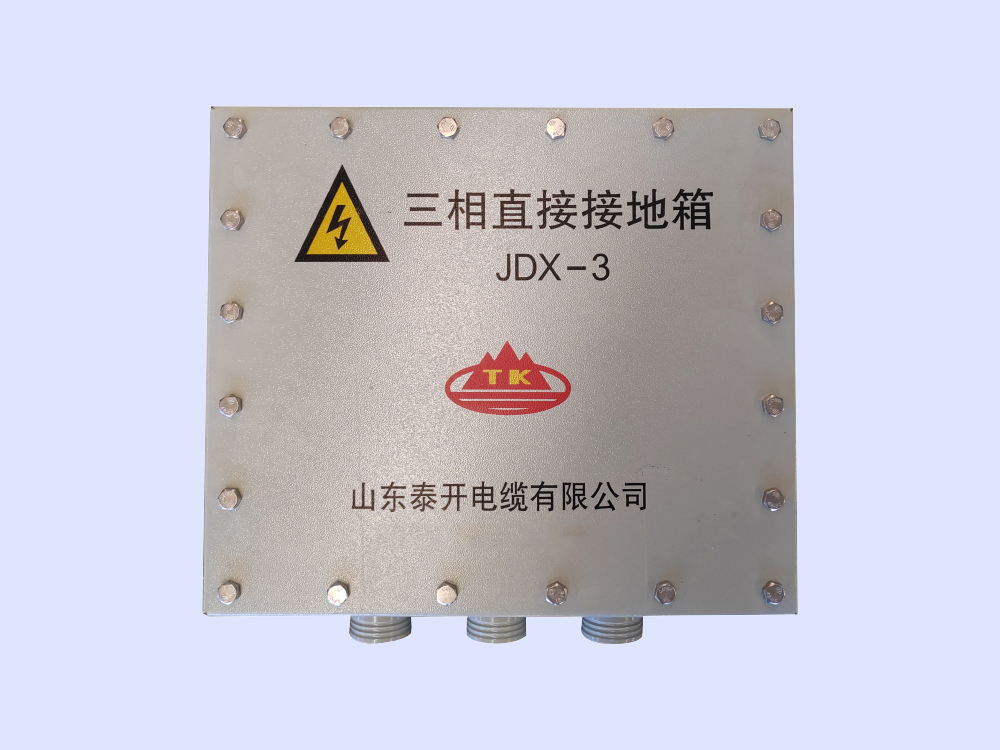

JDX型：直接接地箱。

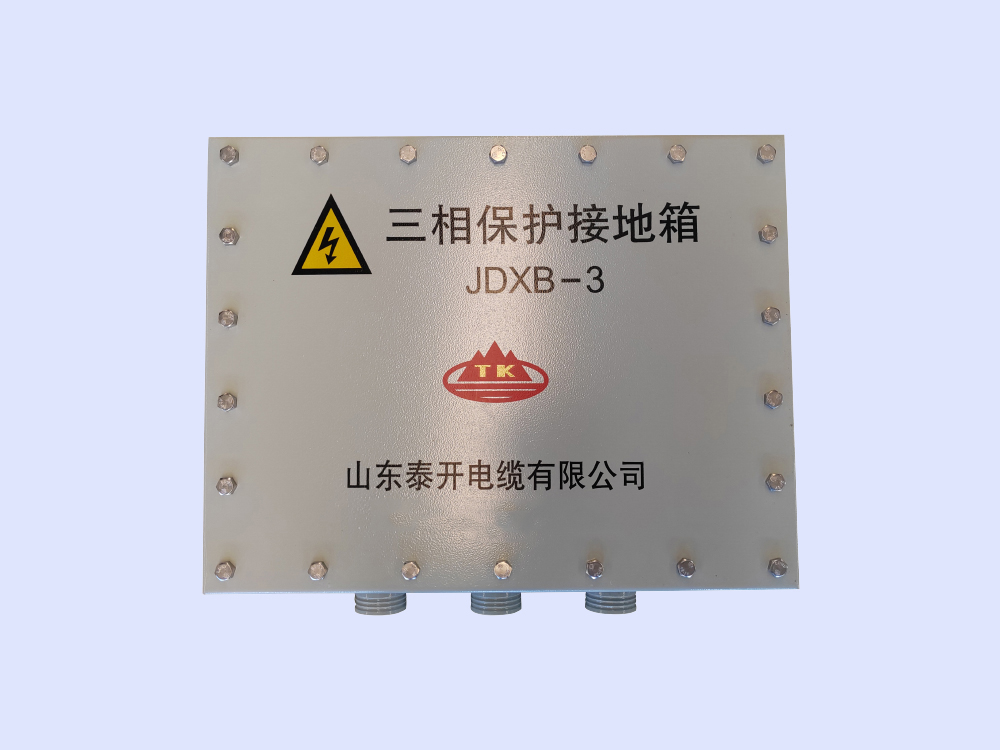

JDXB型：保护接地箱。
JCHX 型：交叉互联接地箱。
五、产品技术参数
产品型号 | 系统额定电压 | 直流1mA参考电压 | 8/20μs10kA | 4/10μs | 爬电距离 |
BH Q-7 | 35～110 | ≥3.25 | ≤6.5 | 65 | ≥80 |
BH Q-10 | 220 | ≥5.8 | ≤10 | 100 | ≥120 |
