  • 额定电压10kV架空绝缘电缆   0
  •   立即咨询     服务热线:400-6440-009

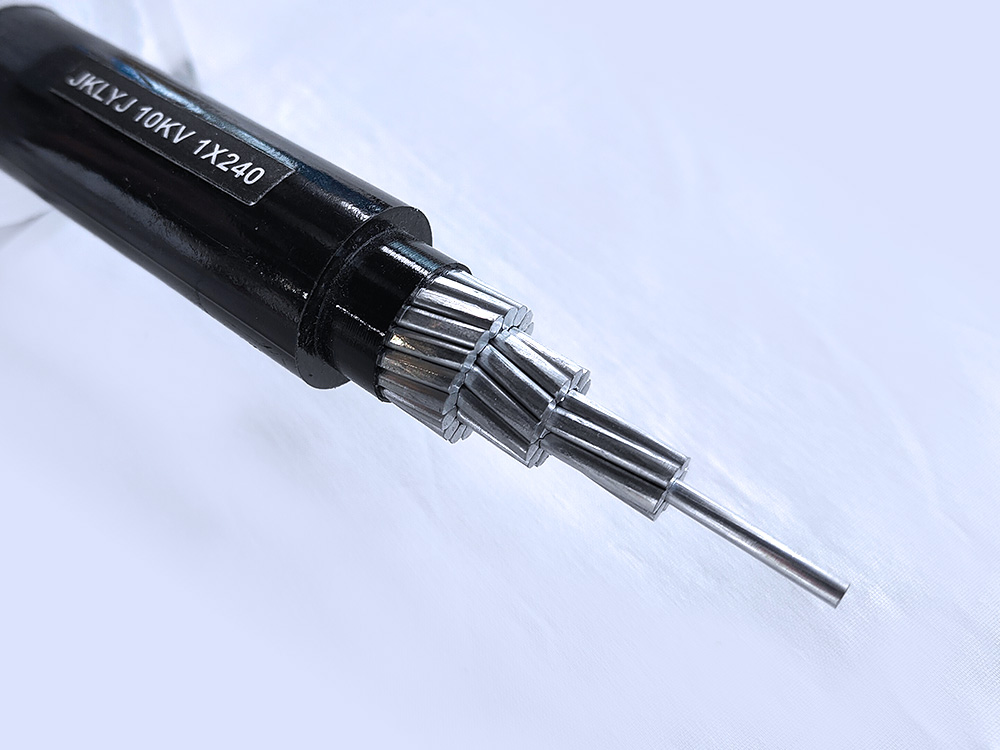

    • 额定电压10kV架空绝缘电缆
    • 钢芯
    • 额定电压10kV架空绝缘电缆
    • 钢芯

    一、产品用途

    本产品适用于交流额定电压10kV及以下输配电线路中,用于架空输电线路输送电能。

    二、执行标准

    本产品执行GB/T 14049-2008、Q/0900 TKD001-2022、Q/0900 TKD009-2017。

    三、使用特性

    1、交联聚乙烯绝缘架空电缆正常运行时导体允许的长期最高温度为90℃,短路时(最长持续时间不超过5s),电缆导体允许的最高温度为250℃;

    2、电缆允许最低敷设温度不低于-20℃;

    3、架空绝缘电缆弯曲要求:

    1)单芯电缆最小弯曲半径20(D+d)±5%;

    2)多芯电缆最小弯曲半径15(D+d)±5%;

    注:D为电缆实际外径,d为电缆导体实际外径。

    四、产品型号规格

    1、产品型号

    型号

    名称

    JKYJ

    铜芯交联聚乙烯绝缘架空电缆

    JKTRYJ

    软铜芯交联聚乙烯绝缘架空电缆

    JKLYJ

    铝芯交联聚乙烯绝缘架空电缆

    JKLHYJ

    铝合金芯交联聚乙烯绝缘架空电缆

    JKLGYJ

    钢芯铝绞线芯交联聚乙烯绝缘架空电缆

    JKLYJ/Q

    铝芯轻型交联聚乙烯薄绝缘架空电缆

    JKLHYJ/Q

    铝合金芯轻型交联聚乙烯薄绝缘架空电缆

    2、产品规格

    型号

    芯数

    标称截面/mm2

    JKYJ、JKLYJ、JKTRYJ、JKLHYJ

    1

    10~400

    3

    25~400

    JKLYJ/Q、JKLHYJ/Q

    1

    10~400

    JKLGYJ

    1

    50/8~240/30

    五、产品性能指标

    1、导体直流电阻

    标称截面/
    mm2

    20℃时导体最大电阻/(Ω/km)

    软铜

    铝合金

    25

    0.749

    0.727

    1.200

    1.393

    35

    0.540

    0.524

    0.868

    1.007

    50

    0.399

    0.387

    0.641

    0.744

    70

    0.276

    0.268

    0.443

    0.514

    95

    0.199

    0.193

    0.320

    0.371

    120

    0.158

    0.153

    0.253

    0.294

    150

    0.128

    /

    0.206

    0.239

    185

    0.1021

    /

    0.164

    0.190

    240

    0.0777

    /

    0.125

    0.145

    300

    0.0619

    /

    0.100

    0.116

    400

    0.0484

    /

    0.0778

    0.0904

    2、电缆拉断力

    标称截面 mm2

    单芯电缆拉断力/N

    硬铜

    铝合金

    10

    3471

    1650

    2514

    16

    5486

    2517

    4022

    25

    8465

    3762

    6284

    35

    11731

    5177

    8800

    50

    16502

    7011

    12569

    70

    23461

    10354

    17596

    95

    31759

    13727

    23880

    120

    39911

    17339

    30164

    150

    49505

    21033

    37706

    185

    61846

    26732

    46503

    240

    79823

    34679

    60329

    300

    99788

    43349

    75411

    400

    133040

    55707

    100548

    3、交流电压试验

    额定电压U/kV

    10

    普通绝缘结构

    轻型薄绝缘结构

    试验电压/kV

    18

    12

    持续时间/min

    1

    性能要求

    不击穿
