一、产品用途
本产品适用于额定电压6-35kV 输配电线路中,供输配电能之用,使用范围包含室内、隧道、电缆沟、管道、竖井、水下及具有落差条件下的场合等,并且可以根据客户要求生产:(低烟无卤)阻燃、耐火、防白蚁等产品。
二、执行标准
本产品执行IEC 60502-2021、GB/T 12706.2-2020、GB/T 12706.3-2020。
三、使用特性
1、电缆正常运行时导体允许的长期最高温度90℃,短路时(最长持续时间不超过5s),电缆导体允许的最高温度为250℃;
2、电缆的敷设温度应不低于0℃;
3、电缆安装时的弯曲要求:
1)单芯无铠装电缆最小弯曲半径20D;
2)单芯铠装电缆最小弯曲半径15D;
3)三芯无铠装电缆最小弯曲半径15D;
4)三芯铠装电缆最小弯曲半径12D。
注:D为电缆外径

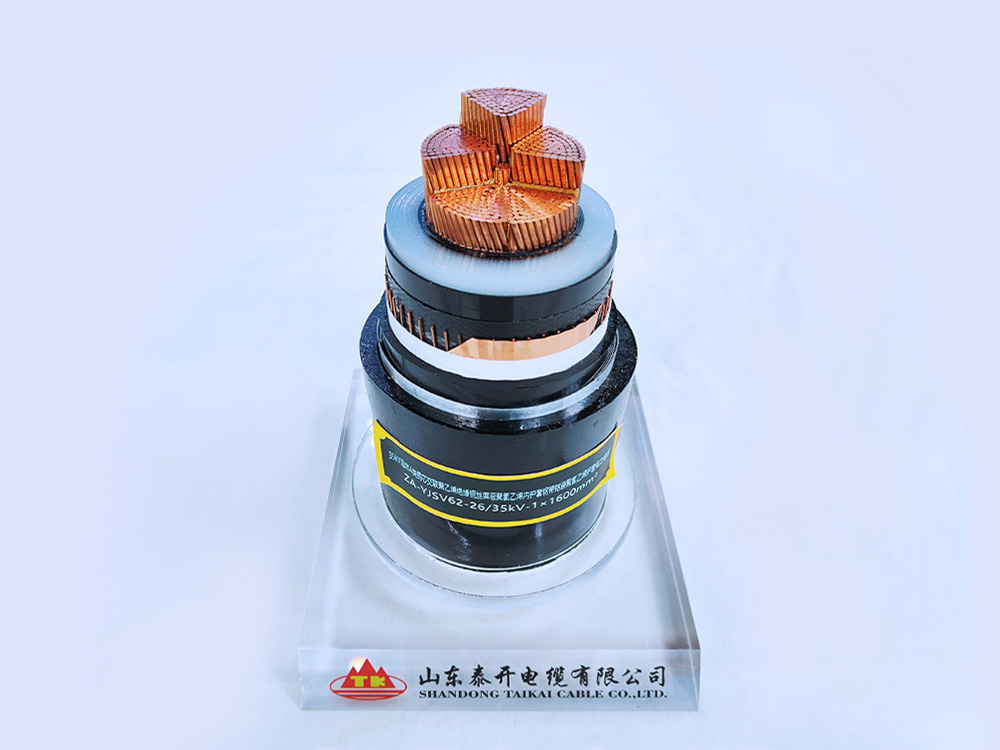

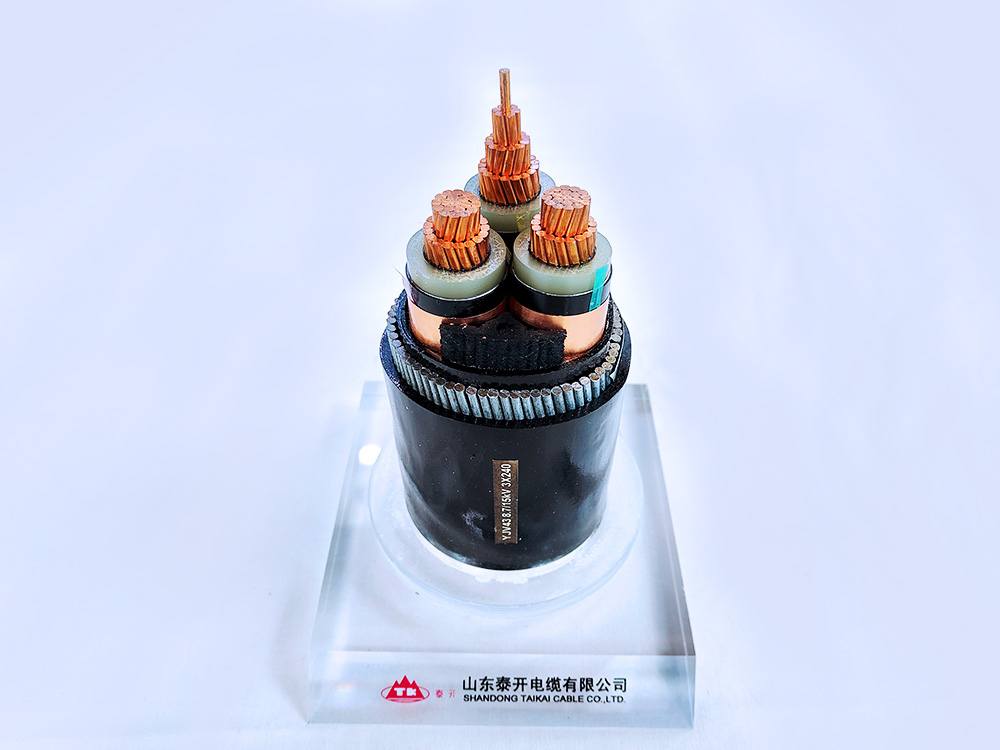

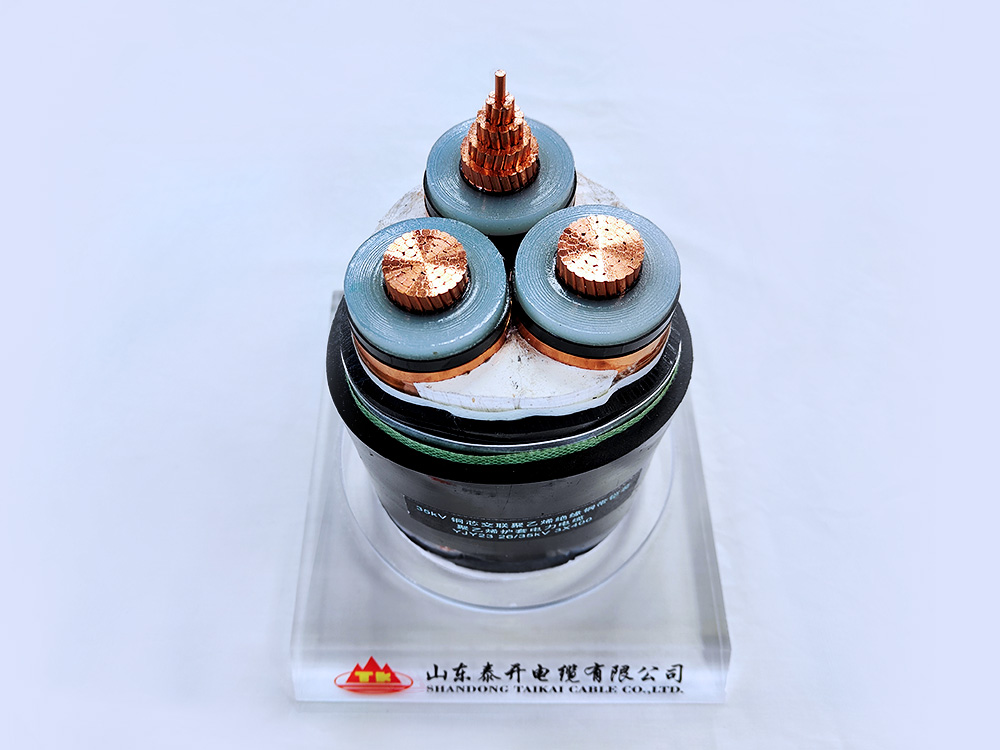

四、产品型号规格
1、产品型号
型号 |
名称 |
|
铜芯 |
铝芯 |
|
YJV |
YJLV |
交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
YJY |
YJLY |
交联聚乙烯绝缘聚乙烯护套电力电缆 |
YJV62 |
YJLV62 |
交联聚乙烯绝缘非磁性金属带铠装聚氯乙烯护套电力电缆 |
YJV63 |
YJLV63 |
交联聚乙烯绝缘非磁性金属带铠装聚乙烯护套电力电缆 |
YJV22 |
YJLV22 |
交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
YJV23 |
YJLV23 |
交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
YJV72 |
YJLV72 |
交联聚乙烯绝缘非磁性金属丝铠装聚氯乙烯护套电力电缆 |
YJV73 |
YJLV73 |
交联聚乙烯绝缘非磁性金属丝铠装聚乙烯护套电力电缆 |
YJV32 |
YJLV32 |
交联聚乙烯绝缘细圆钢丝铠装聚氯乙烯护套电力电缆 |
YJV33 |
YJLV33 |
交联聚乙烯绝缘细圆钢丝铠装聚乙烯护套电力电缆 |
YJV42 |
YJLV42 |
交联聚乙烯绝缘粗圆钢丝铠装聚氯乙护套电力电缆 |
YJV43 |
YJLV43 |
交联聚乙烯绝缘粗圆钢丝铠装聚乙烯护套电力电缆 |
2、产品规格
芯数 |
截面/mm2 |
||||||
3.6/6kV |
6/6kV 6/10kV |
8.7/10kV 8.7/15kV |
12/20kV |
18/20kV 18/30kV |
21/35kV |
26/35kV |
|
单芯 |
10~500 |
16~500 |
25~500 |
35~800 |
50~800 |
50~800 |
50~800 |
三芯 |
10~500 |
16~500 |
25~500 |
35~500 |
50~500 |
50~500 |
50~500 |
五、产品性能指标
1、导体直流电阻
标称截面/ |
20℃时导体最大电阻/(Ω/km) |
|
铜 |
铝 |
|
25 |
0.727 |
1.200 |
35 |
0.524 |
0.868 |
50 |
0.387 |
0.641 |
70 |
0.268 |
0.443 |
95 |
0.193 |
0.320 |
120 |
0.153 |
0.253 |
150 |
0.124 |
0.206 |
185 |
0.0991 |
0.164 |
240 |
0.0754 |
0.125 |
300 |
0.0601 |
0.100 |
400 |
0.0470 |
0.0778 |
500 |
0.0366 |
0.0605 |
630 |
0.0283 |
0.0469 |
800 |
0.0221 |
0.0367 |
2、局部放电试验
电缆额定电压U0/U |
3.6/6 |
6/6 |
8.7/10 |
12/20 |
18/20 |
21/35 |
26/35 |
试验电压/kV |
6.3 |
10.4 |
15.1 |
20.8 |
31.2 |
36.3 |
45 |
灵敏度/pC |
<10 |
||||||
放电量 |
无检测到放电 |
3、电压试验
电缆额定电压U0/U |
3.6/6 |
6/6 |
8.7/10 |
12/20 |
18/20 |
21/35 |
26/35 |
试验电压/kV |
12.5 |
21 |
30.5 |
42 |
63 |
73.5(53) |
91 |
持续时间/min |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
性能要求 |
无击穿 |
