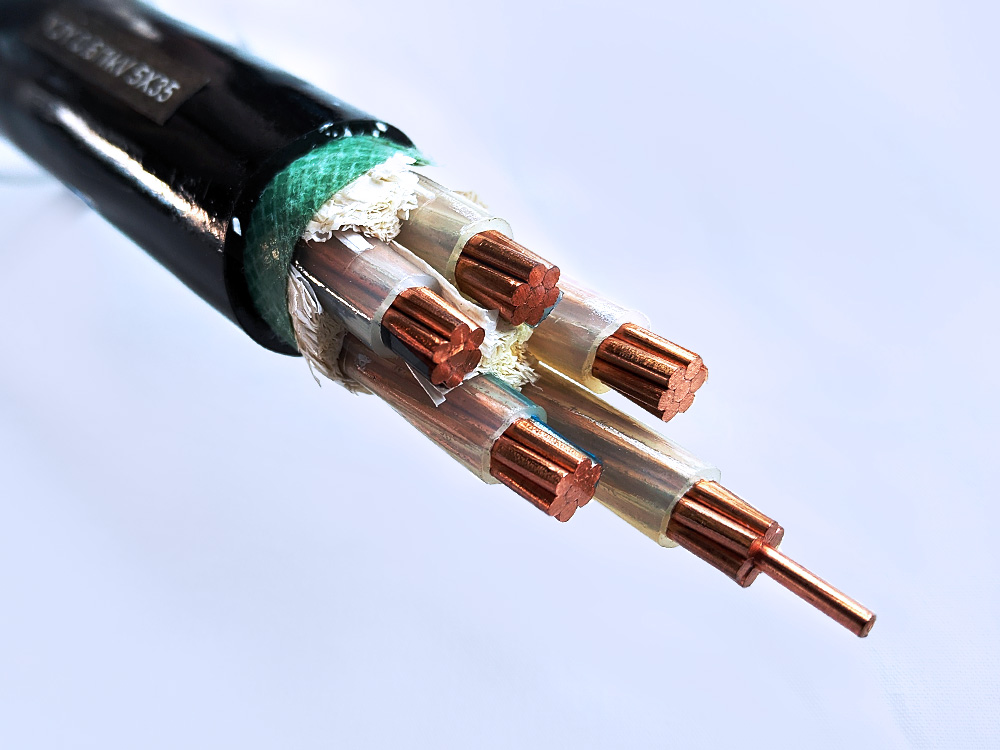

    • 额定电压3kV及以下交联聚乙烯绝缘低压电力电缆
    • 额定电压3kV及以下交联聚乙烯绝缘低压电力电缆

    一、产品用途

    本产品适用于额定电压3kV及以下输配电线路中或用于工业装置中固定敷设,使用范围包含敷设室内、直埋土壤、隧道、矿井以及落差大的环境中,并且可以根据客户要求生产(低烟无卤)阻燃、耐火等。

    二、执行标准

    本产品执行 IEC 60502-2021、GB/T 12706.1-2020。

    三、使用特性

    1、电缆正常运行时导体允许的长期最高温度为 90℃;短路时(最长持续时间不超过 5s),电缆导体允许的最高温度为 250℃;

    2、电缆的敷设温度应不低于 0℃;

    3、电缆安装时的弯曲要求:

    1)单芯无铠装电缆最小弯曲半径20D;

    2)单芯有铠装电缆最小弯曲半径15D;

    3)多芯无铠装电缆最小弯曲半径15D;

    4)多芯有铠装电缆最小弯曲半径12D。

    注:D为电缆外径

    四、产品型号规格

    1、产品型号

    型号

    名称

    铜芯

    铝芯

    YJV

    YJLV

    交联聚乙烯绝缘聚氯乙烯护套电力电缆

    YJY

    YJLY

    交联聚乙烯绝缘聚乙烯或聚烯烃护套电力电缆

    YJV22

    YJLV22

    交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

    YJV23

    YJLV23

    交联聚乙烯绝缘钢带铠装聚乙烯或聚烯烃护套电力电缆

    YJV32

    YJLV32

    交联聚乙烯绝缘细圆钢丝铠装聚氯乙烯护套电力电缆

    YJV33

    YJLV33

    交联聚乙烯绝缘细圆钢丝铠装聚乙烯或聚烯烃护套电力电缆

    YJV42

    YJLV42

    交联聚乙烯绝缘粗圆钢丝铠装聚氯乙烯护套电力电缆

    YJV43

    YJLV43

    交联聚乙烯绝缘粗圆钢丝铠装聚乙烯或聚烯烃护套电力电缆

    2、产品规格

    芯数

    截面/mm2

    0.6/1kV

    1.8/3kV

    1

    1.5~500

    10~500

    2、3、4、5

    1.5~500

    10~500

    3+1、4+1、3+2

    1.5~500

    10~500

    五、产品性能指标

    1、导体直流电阻

    标称截面/
    mm2

    20℃时导体最大电阻/(Ω/km)

    10

    1.83

    3.08

    16

    1.15

    1.91

    25

    0.727

    1.20

    35

    0.524

    0.868

    50

    0.387

    0.641

    70

    0.268

    0.443

    95

    0.193

    0.320

    120

    0.153

    0.253

    150

    0.124

    0.206

    185

    0.0991

    0.164

    240

    0.0754

    0.125

    300

    0.0601

    0.100

    400

    0.0470

    0.0778

    500

    0.0366

    0.0605

    2、交流电压试验

    额定电压U0/U kV

    0.6/1

    1.8/3

    试验电压/kV

    3.5

    6.5

    试验时间/min

    5

    性能要求

    不击穿
