一、产品用途

本产品适用于交流额定电压1kV及以下输配电线路中，用于架空输电线路输送电能。

二、执行标准

本产品执行GB/T 12527-2008、Q/0900 TKD002-2015、Q/0900 TKD005-2017。

三、使用特性

1、聚氯乙烯绝缘、聚乙烯绝缘架空电缆正常运行时导体允许的长期最高温度为70℃，交联聚乙烯绝缘架空电缆正常运行时导体允许的长期最高温度为90℃；

2、电缆的敷设温度应不低于-20℃；

3、架空绝缘电缆弯曲要求：

1）D<25mm，最小弯曲半径为4D；

2）D≧25mm，最小弯曲半径为6D。

注：D为电缆半径

四、产品型号规格

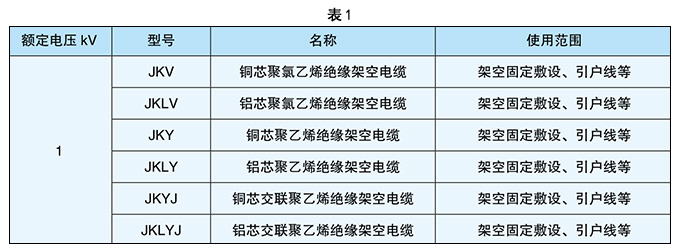

1、产品型号

2、产品规格

型号	芯数	标称截面/mm²
JKY、JKYJ、JKLY、JKLYJ、JKTRYJ、JKLHYJ	1	10～400
JKY、JKYJ、JKLY、JKLYJ、JKTRYJ、JKLHYJ	2、4	10～120
JKLY、JKLYJ	3+k	10～120
JKLGYJ	1	50/8～240/30

注: k为承载线芯或带承载的中性线芯，根据工程要求，任选其中截面与主线芯搭配。

五、产品性能指标

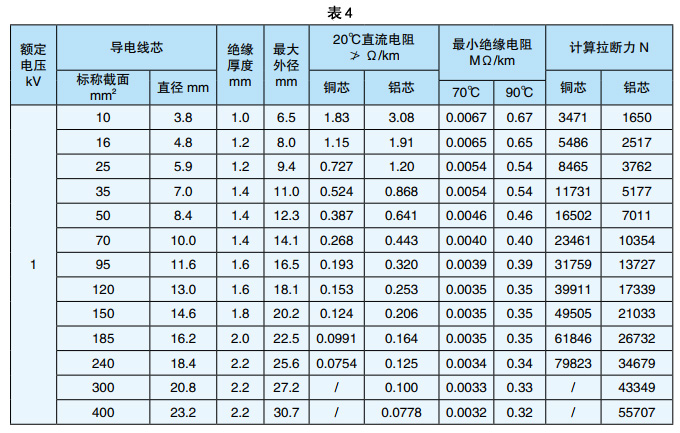

1、导体直流电阻

2、电缆拉断力

3、交流电压试验
