    一、产品用途

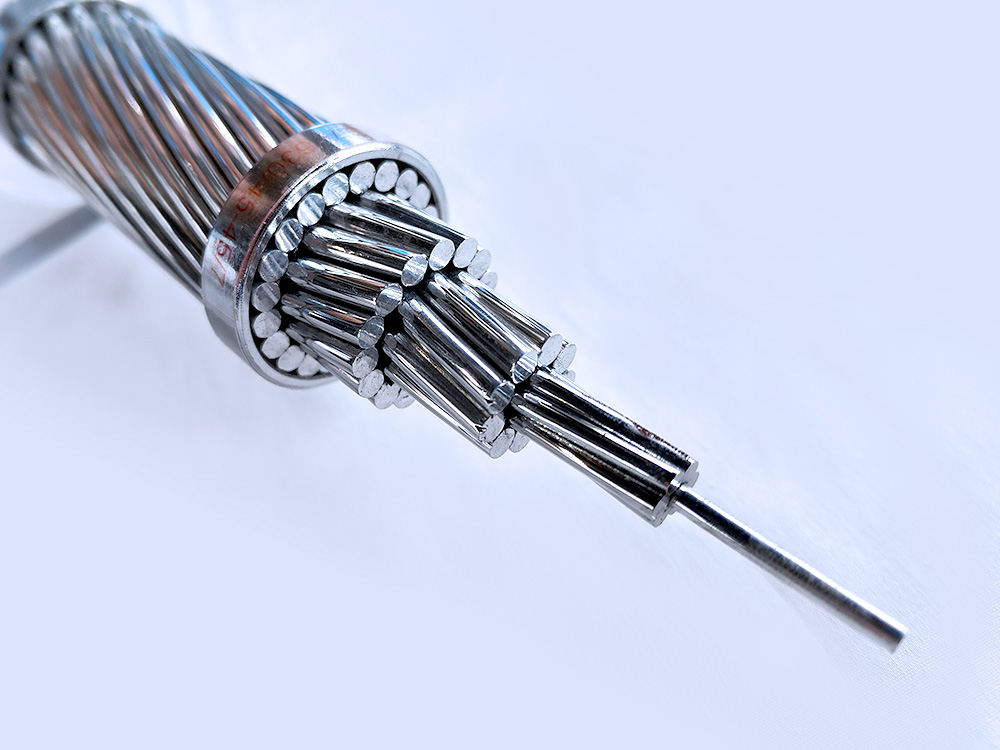

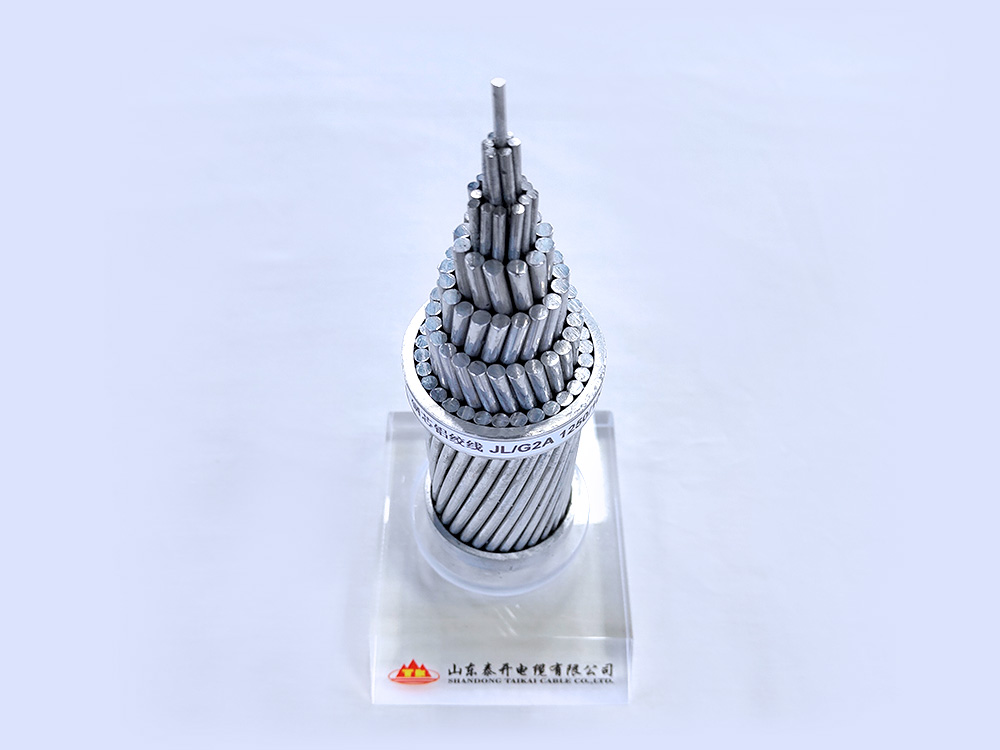

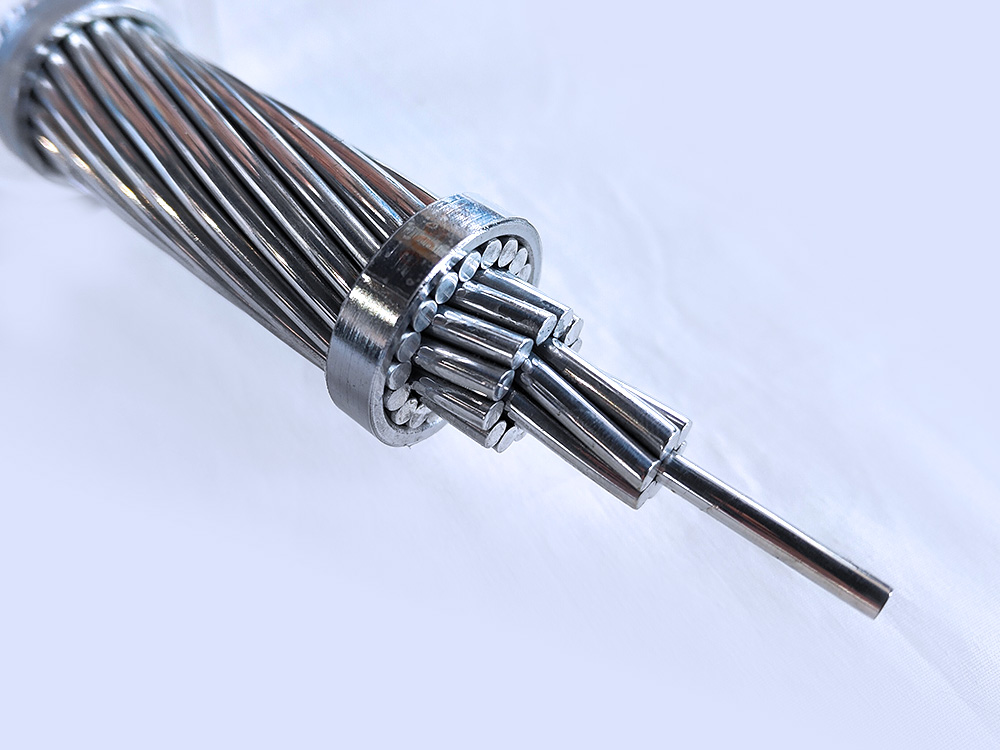

    裸电线是电线电缆中的一大类基本产品,如铝绞线、钢芯铝绞线等,用于电力系统传输高压电流、架空接地电气设备内电气连接及防雷装置等方面。

    二、执行标准

    本产品执行GB/T 1179-2017。

    三、使用特性

    1、铝合金绞线带电性能优越,使用寿命长,抗氧化性好,适用于输电、输配电和固定电力线路的架空输电电缆,管道埋地电缆、建筑装修、照明电缆支架电缆和其他电力线路;

    2、钢芯铝绞线强度高、导电性能好、耐腐蚀性强、抗风振性能好和施工方便等特点。广泛应用于架空输电线路、地下电缆和电力变压器的连接线等场合;

    3、铝绞线具有良好的导电性、耐腐蚀性能,用于中小容量的电力输送。

    四、产品型号规格

    1、产品型号

    型号

    名称

    JL

    铝绞线

    JLHA1、JLHA2、JLHA3、JLHA4

    铝合金绞线

    JL/G1A、JL/G2A、JL/G3A

    钢芯铝绞线

    2、产品规格

    产品种类

    铝绞线

    铝合金绞线

    钢芯铝绞线

    截面/mm2

    10~400

    16~400

    50/8~240/30

    五、产品性能指标

    1、导体直流电阻及拉断力

    标称截面/
    mm2

    20℃时导体最大电阻/(Ω/km)

    拉断力/N

    JLHA1铝合金

    JLHA1铝合金

    16

    1.7812

    2.0695

    3050

    5220

    25

    1.1480

    1.3339

    4490

    8110

    35

    0.8333

    0.9529

    6010

    11350

    50

    0.5787

    0.6635

    8410

    16300

    70

    0.4019

    0.4748

    11400

    22070

    95

    0.3010

    0.3497

    15220

    29970

    120

    0.2374

    0.2899

    20610

    37480

    150

    0.1943

    0.2229

    24430

    48740

    185

    0.1574

    0.1818

    30160

    57910

    240

    0.1205

    0.1393

    38200

    75590

    300

    0.0969

    0.1119

    49100

    97320

    400

    0.0721

    0.0838

    64000

    126000


    标称截面/
    mm2

    20℃时导体最大电阻/(Ω/km)

    拉断力/N

    JL/G1A钢芯铝绞线

    JL/G1A钢芯铝绞线

    50/8

    0.5946

    16810

    70/10

    0.4217

    23360

    95/15

    0.3059

    34930

    120/20

    0.2496

    42260

    150/20

    0.1981

    46780

    150/25

    0.1940

    53670

    185/25

    0.1543

    59230

    240/30

    0.1181

    75190
