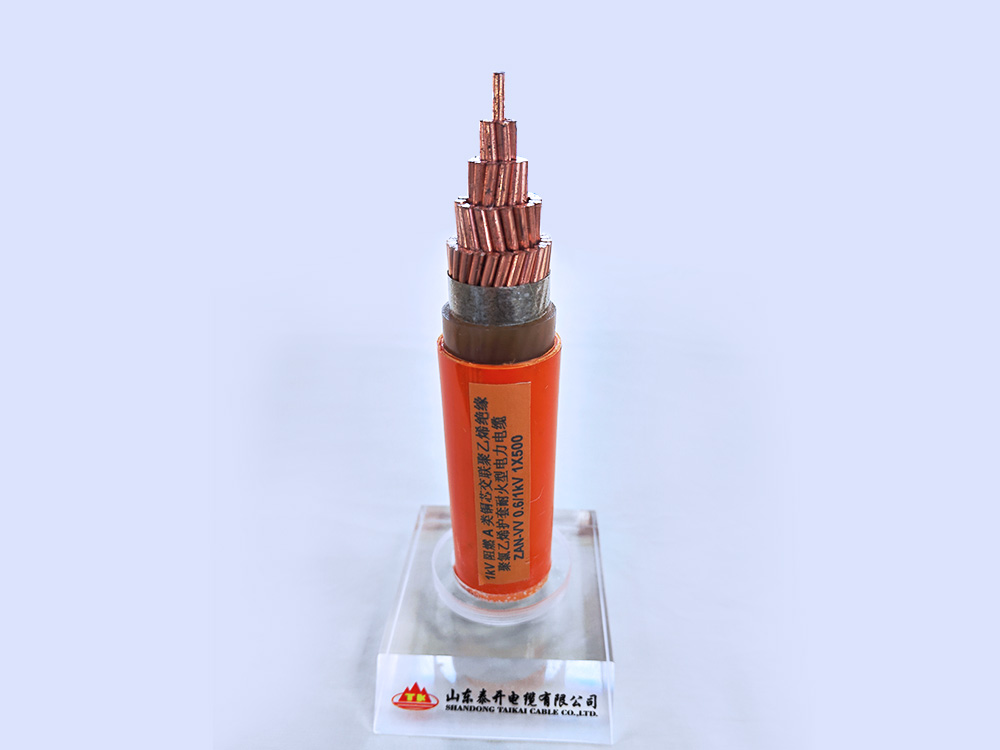

    • 1kV阻燃A类铜芯交联聚乙烯绝缘聚氯乙烯护套耐火型电力电缆 ZAN-VV 0.61kV 1×500

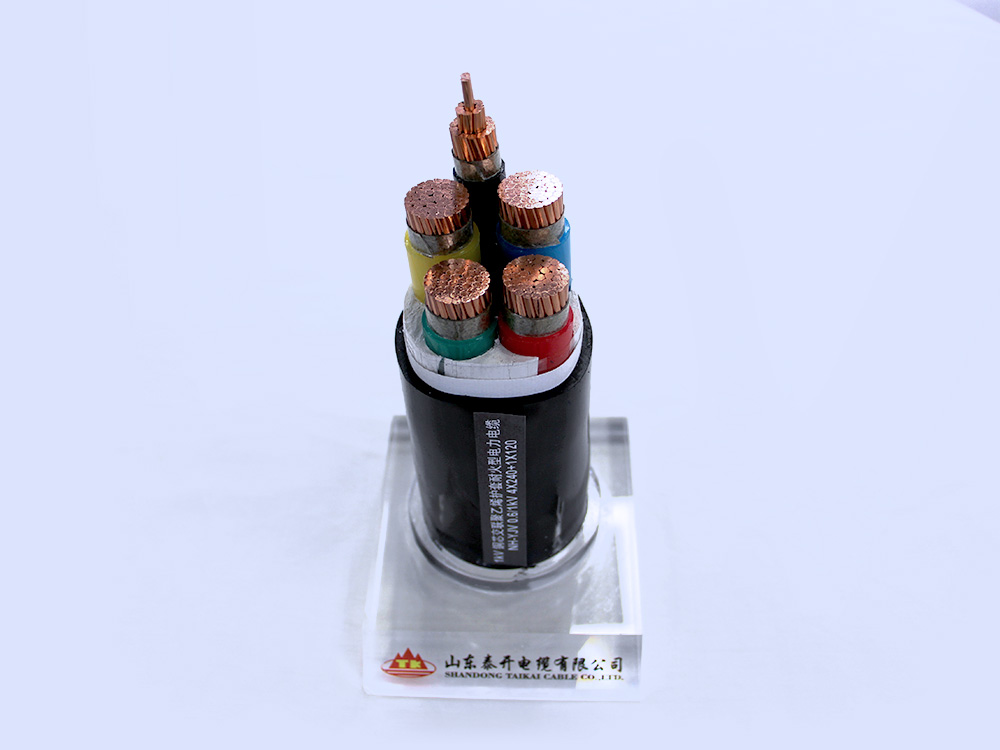

    • 1kV铜芯交联聚乙烯护套耐火型电力电缆NH-YJV0.61kV4×240+1×120
    • 阻燃耐火电缆
    • 1kV阻燃A类铜芯交联聚乙烯绝缘聚氯乙烯护套耐火型电力电缆 ZAN-VV 0.61kV 1×500
    • 1kV铜芯交联聚乙烯护套耐火型电力电缆NH-YJV0.61kV4×240+1×120

    一、产品用途

    阻燃耐火电缆能够在火焰燃烧情况下阻止火势延电缆扩散并保持一定时间安全运行的电缆。本产品适用于额定电压0.6/1kV输配电线路中,供输配电之用,产品主要应用于高层建筑、医院、地铁及重要的工矿企业等安全系数要求较高场所。

    二、执行标准

    本产品执行GB/T 12706.1-2020、GB/T 19666-2019。

    三、使用特性

    1、聚氯乙烯绝缘电缆正常运行时导体允许的长期最高温度为70 ℃,短路时(最长持续时间不超过 5s),电缆导体允许的最高温度为160 ℃;交联聚乙烯绝缘电缆正常运行时导体允许的长期最高温度为90℃,短路时(最长持续时间不超过5s),电缆导体允许的最高温度为250℃;

    2、电缆敷设温度应不低于0℃;

    3、电缆安装时的弯曲要求:

    1)单芯无铠装电缆最小弯曲半径20D;

    2)单芯铠装电缆最小弯曲半径15D;

    3)多芯无铠装电缆最小弯曲半径15D;

    4)多芯铠装电缆最小弯曲半径12D。

    注:D为电缆外径

    四、产品型号

    型号

    名称

    ZAN

    阻燃A类耐火

    ZBN

    阻燃B类耐火

    ZCN

    阻燃C类耐火

    ZDN

    阻燃D类耐火

    注:产品型号名称在常规产品型号名称前加上述描述。

    2、产品规格

    额定电压U0/U kV

    0.6/1

    截面积/mm²

    15~500

    五、产品性能指标

    1、阻燃性能

    代号

    试样非金属材料体积L/m

    供火时间min

    合格指标

    试验方法

    ZA

    7

    40

    试样上的碳化范围不应超过喷灯底边以上2.5m

    GB/T 18380.33

    ZB

    3.5

    40

    GB/T 18380.34

    ZC

    1.5

    20

    GB/T 18380.35

    ZD

    0.5

    20

    GB/T 18380.36

    ZD适用于外径小于或等于12mm的电线电缆。

    2、耐火性能

    代号

    适用范围

    试验时间

    试验电压

    合格指标

    试验方法

    N

    0.6/1kV及以下电缆

    90min供火+15min冷却

    额定电压

    2A熔断器不断、指示灯不熄灭

    GB/T 19216.21
