 本产品适用于交流50Hz,额定电压0.6/1kV 的线路中,供输配电能之用。

一、产品标准

  本产品按照GB/T12706-2008 标准进行生产,等效IEC60502-2008。

二、使用特性

  1、电缆导体的最高额定温度为70℃。

  2、短路时(最长持续时间不得超过5 秒),电缆导体的最高温度不超过160℃。

  3、敷设电缆时的环境温度应不低于0℃,其最小弯曲半径如下:

  单芯电缆—20D mm

  多芯电缆—15D mm

  式中:D—电缆的外径,mm

三、型号及规格

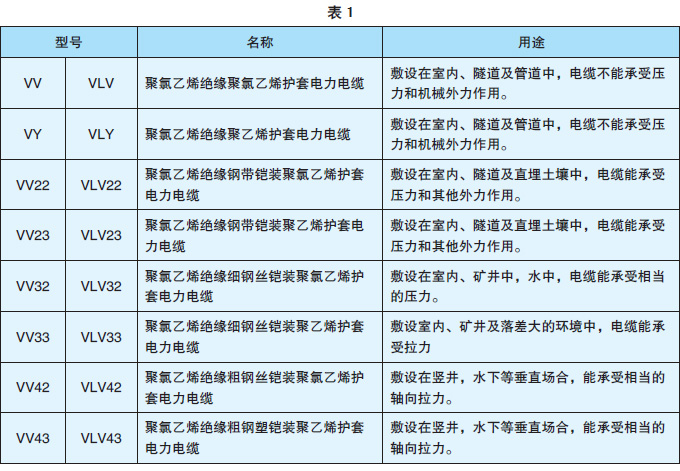

  1、电缆的型号见表1


注:本公司还可以生产阻燃型、耐火型电力电缆,阻燃型电力电缆在型号前面加“ZA(B、C)-”,耐火型加“NH-”。

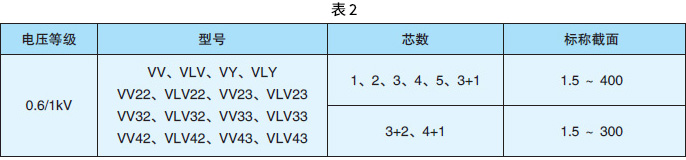

    2、电缆的规格见表2


四、电力电缆结构尺寸(见表3 ~表10)

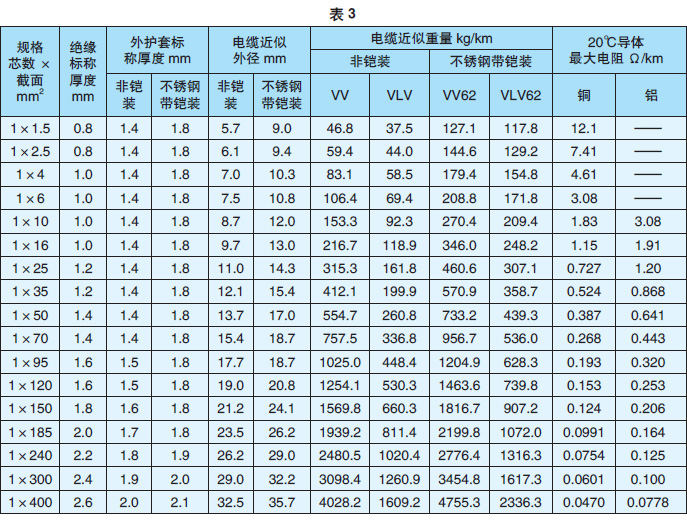

1、单芯电力电缆

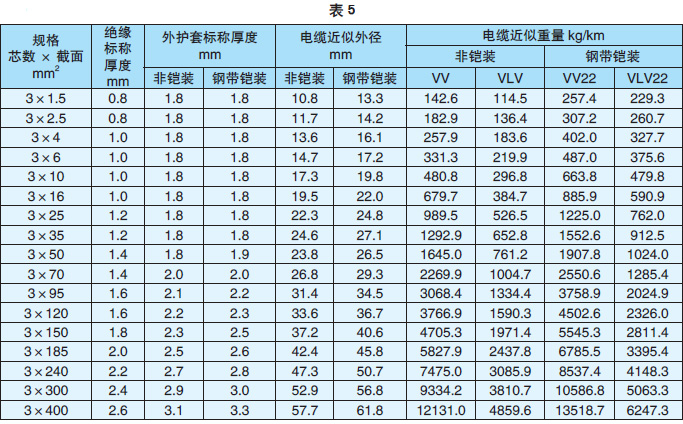

2、3芯电力电缆

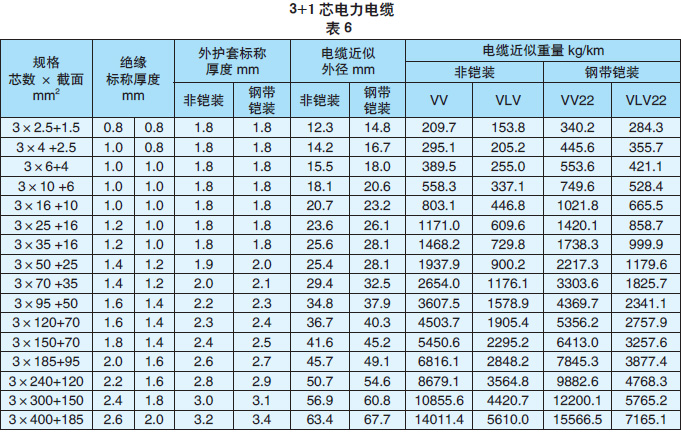

3、3+1芯电力电缆


4、3+2芯电力电缆

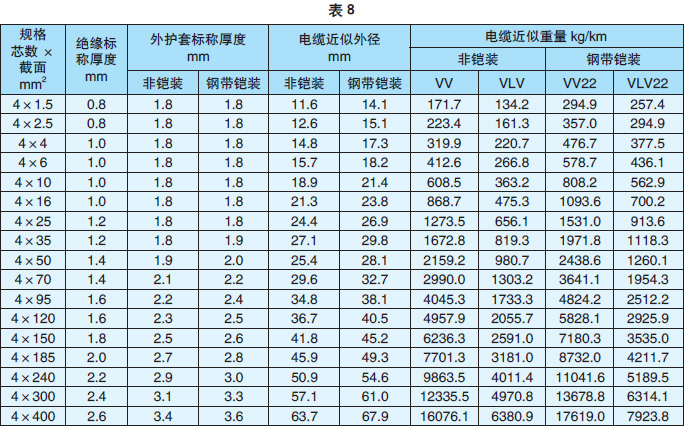

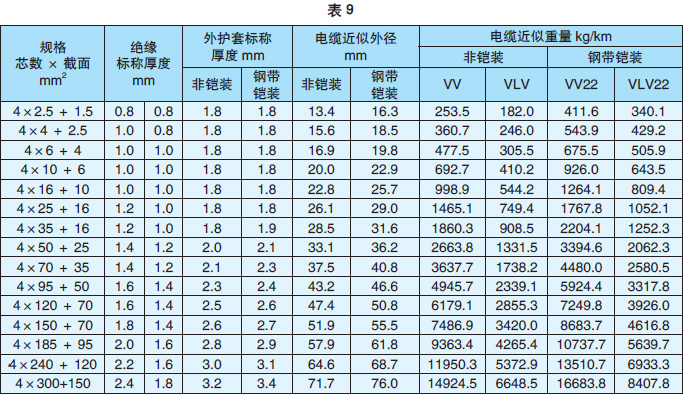

5、4芯电力电缆


6、4+1芯电力电缆

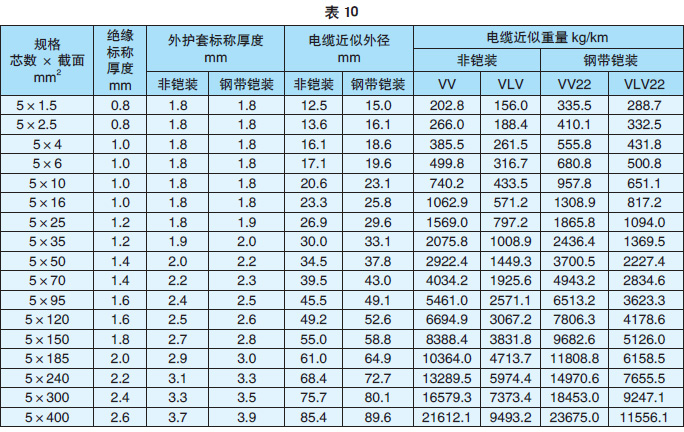

7、5芯电力电缆



五、电缆的参考载流量

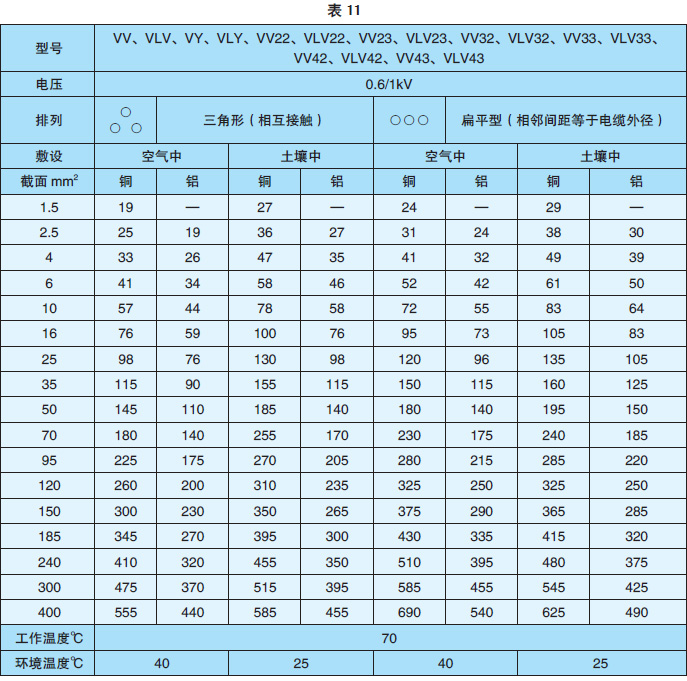

  1、单芯聚氯乙烯绝缘电力电缆参考载流量(表11)


2、2 芯及以上聚氯乙烯绝缘聚氯乙烯护套电力电缆参考载流量(表12)

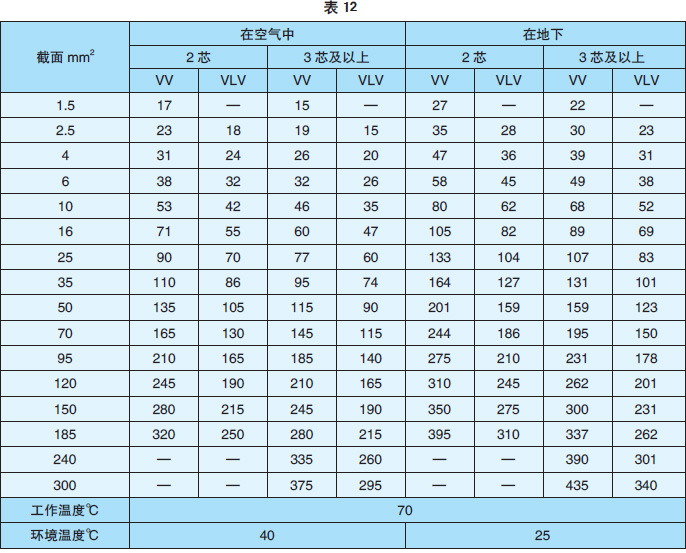

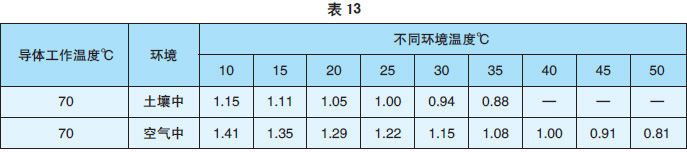

3、不同环境温度下载流量修正系数(表13)

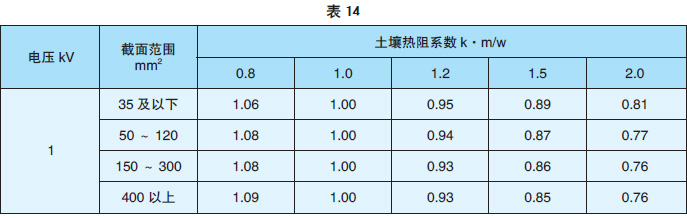

4、不同土壤热阻系数的载流量修正系数(表14)



六、主要技术数据

  1、20℃时导体直流电阻见表2

  2、室温下,成品电缆能承受交流50Hz 电压试验,试验电压见表15。单芯无铠装电缆浸入水中1h 后,按表15 规定进行电压试验。


当用直流电压时,所施加的电压为工频试验电压的2.4 倍。

七、交货长度

  电缆的交货长度不得小于100m,允许以不小于20m 的短段电缆交货,其数量应不超过交货总长度的10%。根据双方协议,可以以任何长度的电缆交货。

八、订货时的型号规格的写法

  订货时,请注明所订电缆的型号,规格,电压等级,执行标准及数量。

  例如:订购1kV、三芯、240 mm2 铝芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆4 公里,可写成:VLV22-0.6/1kV 3×240 mm2 4.00km GB/T12706-2008。
