    一、产品用途

    本产品适用于额定电压66~500kV输配电线路中,供输配电能之用,使用范围包含直埋、隧道、电缆沟、管道场合等,并且可以根据客户要求生产(低烟无卤)阻燃、防白蚁型等。

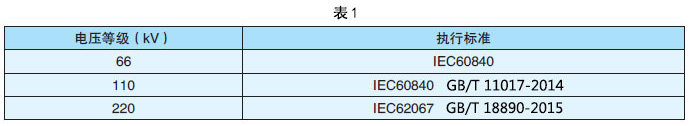

    二、执行标准

    本产品执行IEC 60840-2020、IEC 62607-2022、GB/T 11017-2014、GB/T 18890-2015、GB/T 22078-2008。

    三、使用特性

    1、电缆正常运行时导体允许的长期最高温度90℃,短路时(最长持续时间不超过5s),电缆导体允许的最高温度为250℃;

    2、电缆的敷设温度应不低于0℃;

    3、最小弯曲半径20D(D为电缆外径)。

    四、产品型号规格

    1、产品型号

    型号

    名称

    铜芯

    铝芯

    YJLW02

    YJLLW02

    交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆

    YJLW02-Z

    YJLLW02-Z

    交联聚乙烯绝缘皱纹铝套聚氯乙烯护套纵向阻水电力电缆

    YJL02

    YJLL02

    交联聚乙烯绝缘平滑铝套聚氯乙烯护套电力电缆

    YJL02-Z

    YJLL02-Z

    交联聚乙烯绝缘平滑铝套聚氯乙烯护套纵向阻水电力电缆

    YJLW03

    YJLLW03

    交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆

    YJLW03-Z

    YJLLW03-Z

    交联聚乙烯绝缘皱纹铝套聚乙烯护套纵向阻水电力电缆

    YJL03

    YJLL03

    交联聚乙烯绝缘平滑铝套聚乙烯护套电力电缆

    YJL03-Z

    YJLL03-Z

    交联聚乙烯绝缘平滑铝套聚乙烯护套纵向阻水电力电缆

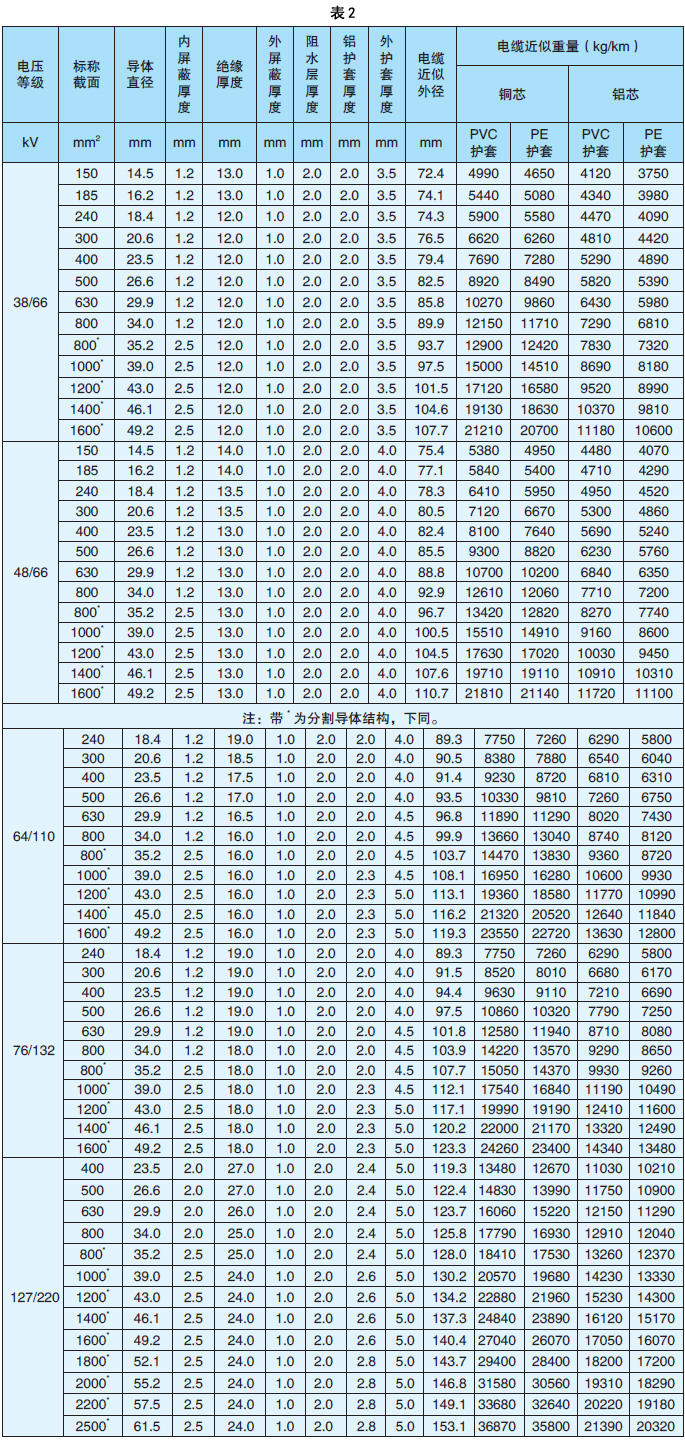

    2、产品规格

    额定电压U0/U kV

    48/66

    64/110

    127/220

    290/500

    截面/mm2

    240~1600

    240~1600

    400~2500

    800~2500

    五、产品性能指标

    1、导体直流电阻

    标称截面/mm2

    20℃时导体最大电阻/(Ω/km)

    240

    0.0754

    0.125

    300

    0.0601

    0.100

    400

    0.0470

    0.0778

    500

    0.0366

    0.0605

    630

    0.0283

    0.0469

    800

    0.0221

    0.0367

    800

    0.0221

    -

    1000

    0.0176

    -

    1200

    0.0151

    -

    1400

    0.0129

    -

    1600

    0.0113

    -

    1800

    0.0101

    -

    2000

    0.0090

    -

    2200

    0.0083

    -

    2500

    0.0072

    -

    2、局部放电试验

    电缆额定电压U0/U
    kV

    48/66

    64/110

    127/220

    290/500

    局部放电试验

    试验电压/kV

    72

    96

    190

    435

    灵敏度/pC

    <10

    <5

    放电量

    无检测到放电

    3、电压试验

    电缆额定电压U0/U
    kV

    48/66

    64/110

    127/220

    290/500

    工频电压试验

    试验电压/kV

    120

    160

    318

    580

    持续时间/min

    30

    30

    30

    60

    性能要求

    无击穿
